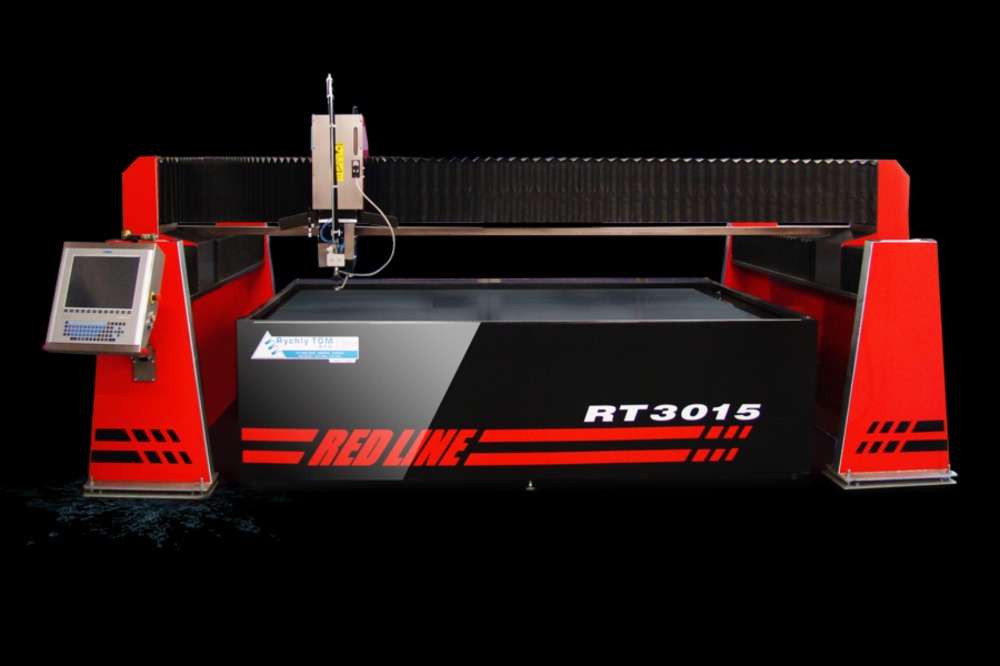

CNC VODNÍ PAPRSEK

Co je abrazivní řezání vodním paprskem?
Abrazivní řezání vodním paprskem je technologický proces využívající paprsek vysokotlaké vody s příměsí abraziva k řízenému „obrušování“ materiálu. Používá se k řezání téměř všech materiálů do tloušťky cca 300 mm. Z principu této technologie nedochází k žádnému tepelnému ovlivnění děleného materiálu jako u jiných podobných dělících technologií (laser, plasma, autogen). Vodní paprsek tedy jen může uvolnit stávající pnutí v materiálu dané např. teplotou (polotovary pálené na plazmě, okraje tabulí), válcováním nebo kalením.

Princip vysokotlakového řezání
Usměrněný vysokotlaký paprsek vody v primární vodní trysce (většinou vodní diamantová tryska)strhává s sebou zrnka abraziva ve směšovací komůrce řezací hlavy. Následným průchodem směsi vody a abraziva přes sekundární abrazivní trysku vzniká řezací nástroj. S tímto paprskem lze řezat všechny běžné materiály v tloušťkách do 250 mm.

Měkké materiály (molitan, guma, tenké plasty, kůže, koberce a výplně v automobilovém průmyslu) lze řezat pouze čistou vodou bez příměsi abraziva za použití řezací hlavy na čistou vodu

Použití technologie

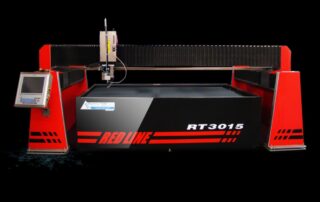

Naše pracoviště pro řezání vodou se skládá z vysokotlaké pumpy a CNC stolu. Výhodou tohoto pracoviště je velká přesnost (opakovatelná přesnost polohování řezacího stolu je +- 0,01 mm) a kvalita (často odpadá i následné opracování) polotovaru. Protože se jedná o počítačově řízený proces, může být hotový polotovar obecného charakteru. Nevýhodou je, že nejsou mobilní. Přednosti tohoto druhu pracovišť (přesnost a kvalita řezu) využívají i stavební firmy při vytváření obrazů a firemních log do dlažby (u této práce je vodní paprsek prakticky nenahraditelný). Další využití mají při výrobě schodišť, nosníků, krytů…

  • kovy: dělení všech druhů kovových deskových materiálů studeným řezem bez mikrotrhlin v tloušťkách od fólií do 300 mm.

  • kámen: dělení žuly, mramoru, keramiky a umělého kamene s přesností 0,2 mm v libovolných křivkách řezu bez mikropnutí v kvalitě obrábění diamantovými nástroji

  • sklo: dělení skla paprskem vody s abrazivem bez doteku nástroje nepoškozuje jeho povrch a ani hrany řezu. Při řezání zrcadla a lepených skel se nenaruší napařený povlak ani lepidlo

  • měkké materiály: dělení měkkých materiálů vodním paprskem (koberce, molitan, kůže, plexi, překližka, lamináty, lepenka, PVC folie…) umožňuje rychlé a přesné řezání tvarů do intarzií, tapisérií či dětských skládaček, od běžných doplňků bytové architektury až po přesné těsnění nejsložitějších tvarů.

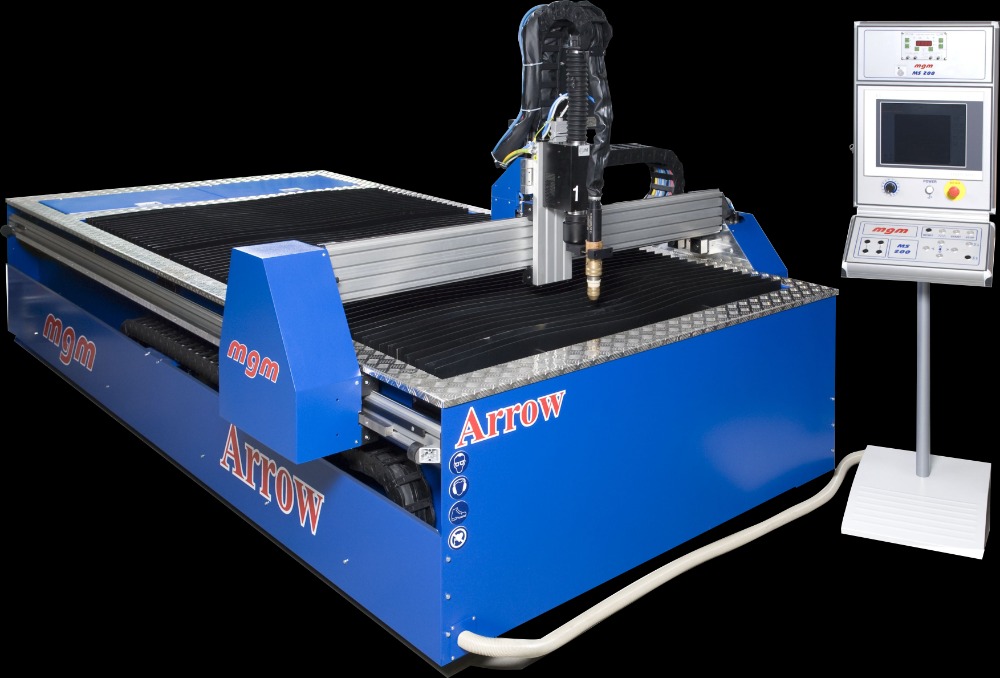

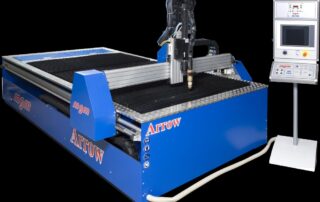

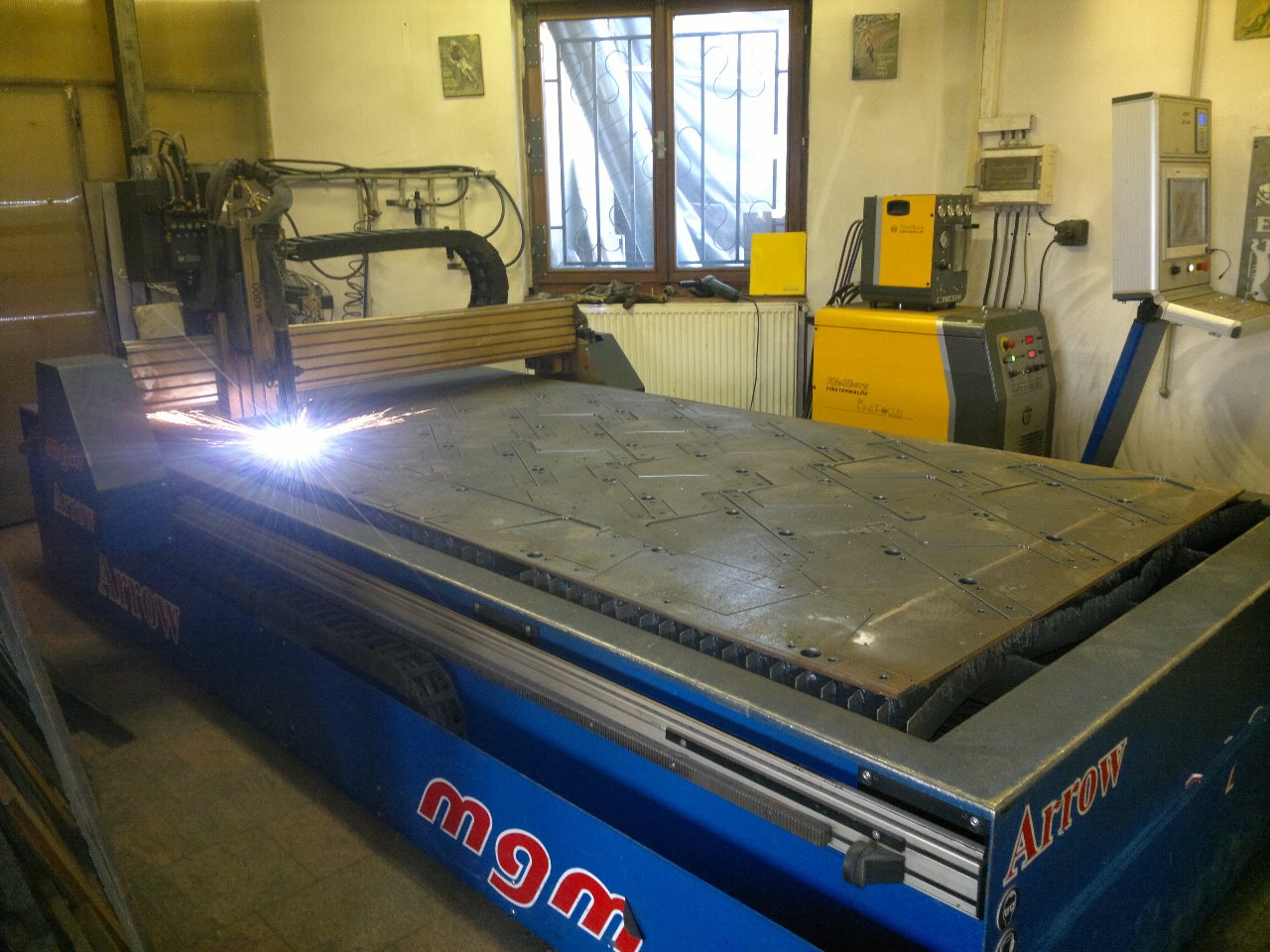

CNC Plazma Kjellberg 80i / formát plechu 3000 mm x 1500 mm

Ocel 0,25 mm – 30 mm

Nerez 0,25 mm – 15 mm

Hliník 0,25 mm – 20 mm

Mosaz 0,50 mm – 12 mm

Měd 0,50 mm – 10 mm

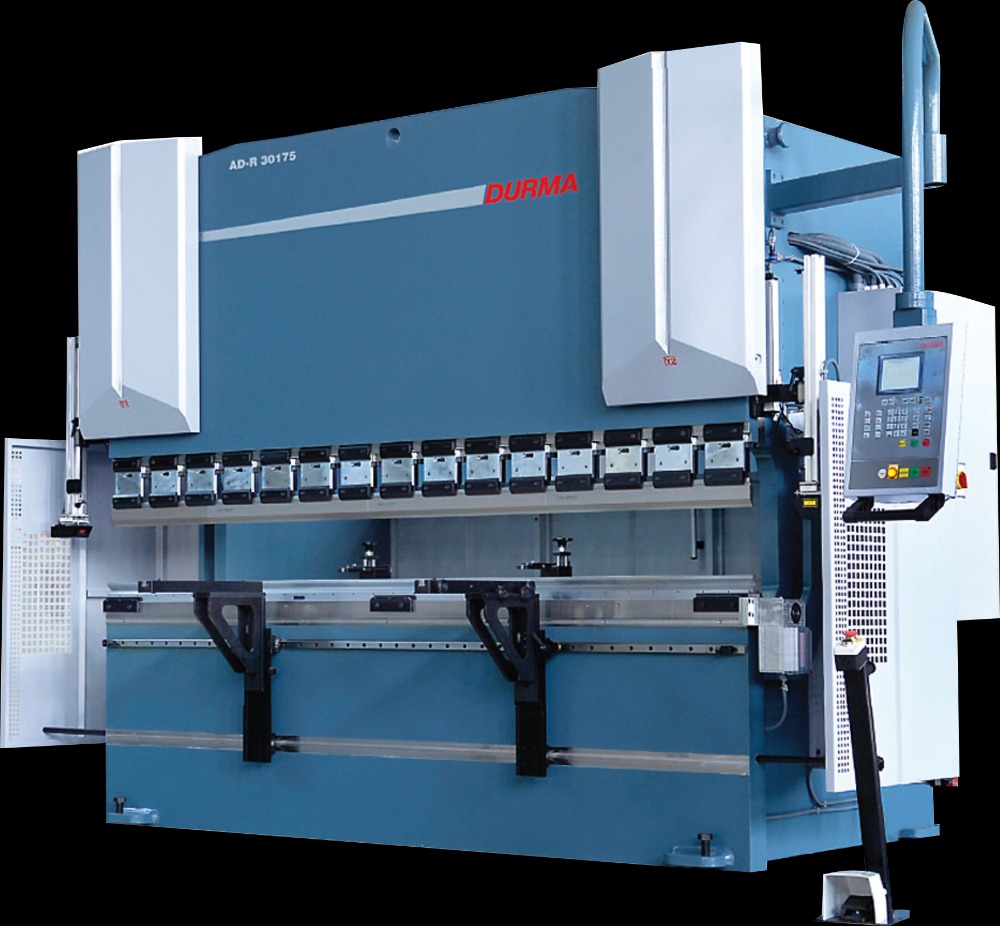

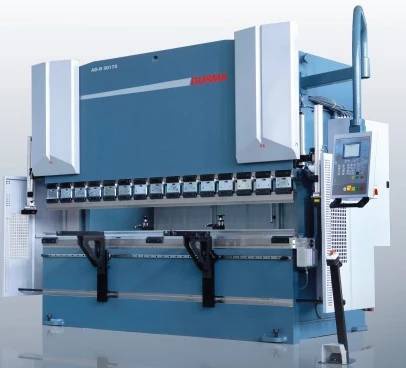

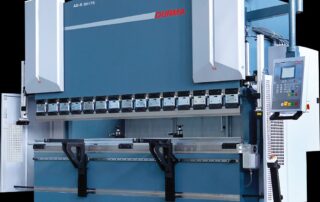

CNC Ohranovací lis DURMA 175 t / 3000 mm

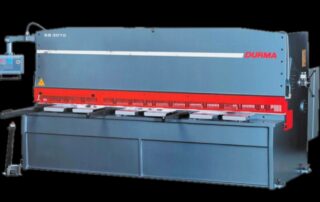

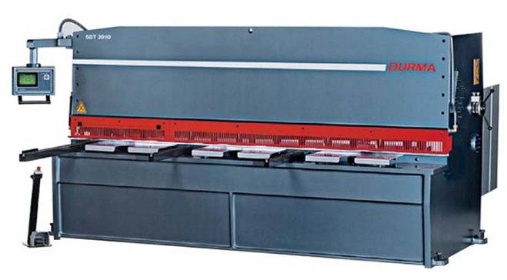

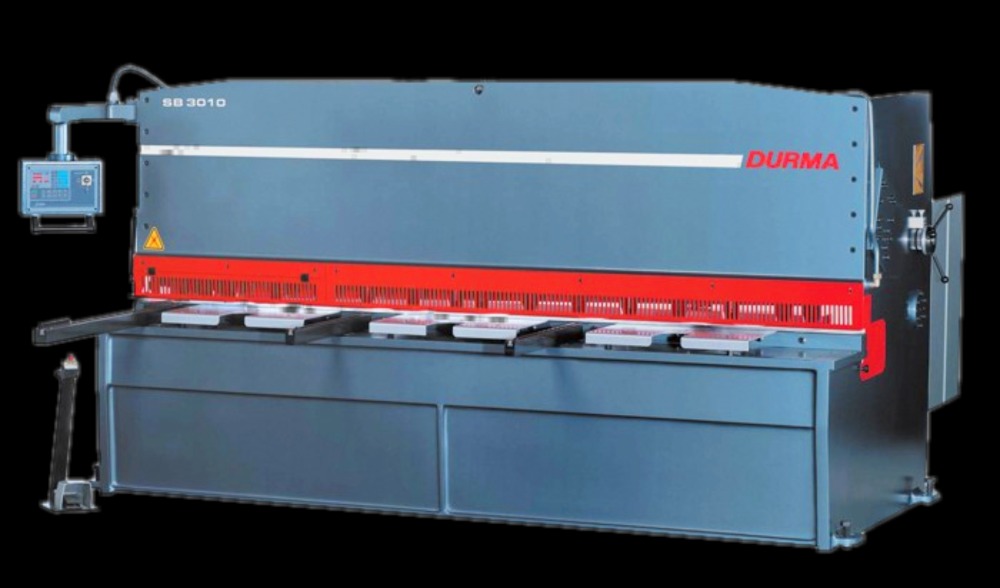

CN Hydraulické strojní nůžky DURMA 6,3 mm / 3000 mm
